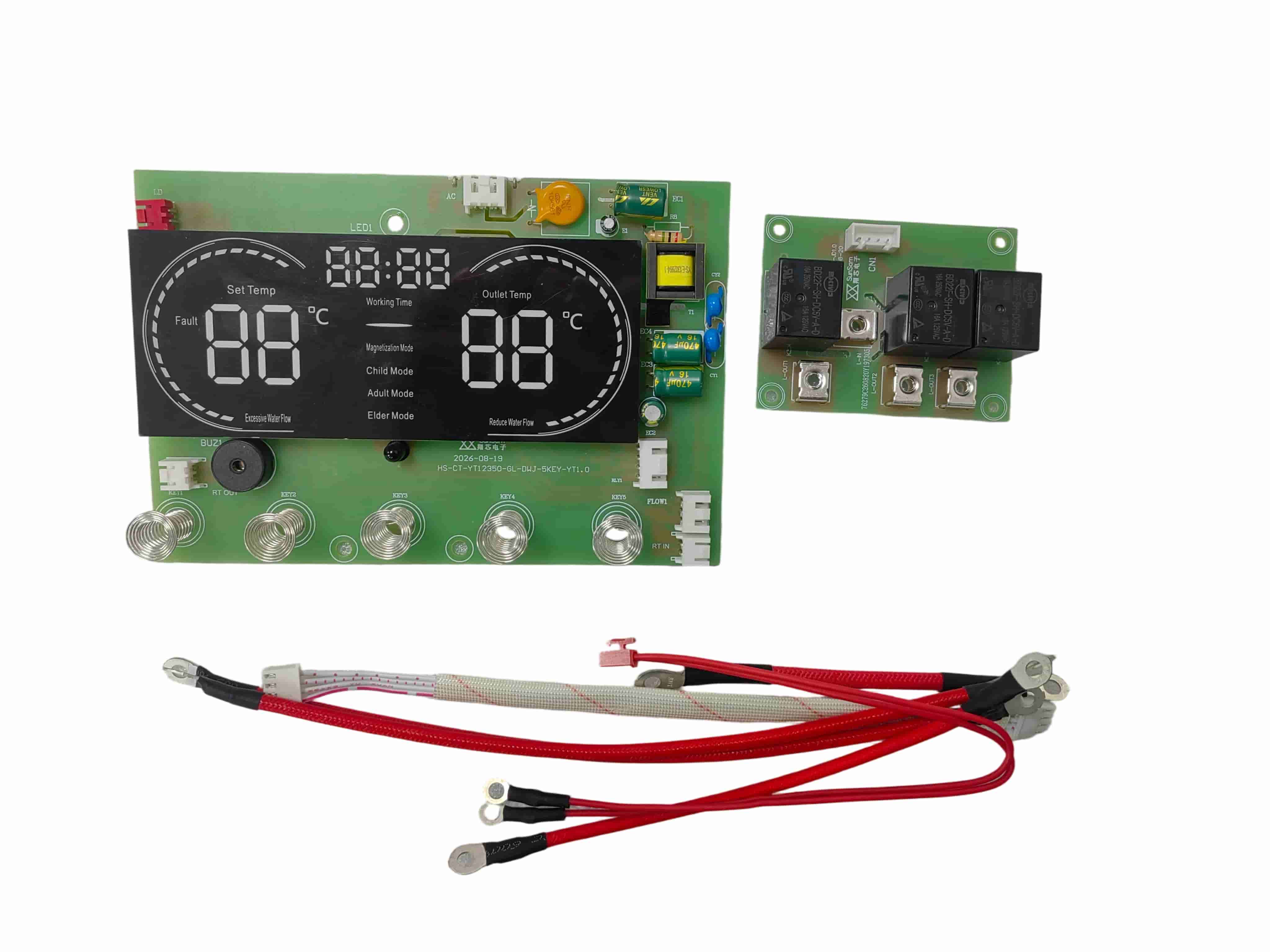

CT12350 Instant elektrisk vandvarmer PCBA

CT12350 Øjeblikkelig elektrisk vandvarmer PCBA

CT12350 Instant elektrisk vandvarmer PCBA er en integreret styringsløsning udviklet til 220 V, 6 kW instant vandvarmesystemer. Den kombinerer trinvis varmestyring, vandstrømsdetektering, temperaturregulering, LED-displaystyring og flere fejlbeskyttelsesfunktioner på ét printkort.

CT12350 er designet til elektriske vandvarmere til husholdningsbrug og tilpassede varmtvandsapparater og understøtter hardware, firmware, display og interfacetilpasning til forskellige OEM- og ODM-projekter.

6 kW varmestyring med syv effekttrin

Den testede switch-mode strømforsyningsversion fungerer fra AC 150–280 V ved 50 Hz. Ved den nominelle spænding på AC 220 V understøtter PCBA en maksimal varmebelastning på 6.000 W og styrer tre varmeudgangsgrupper.

Syv effektniveauer er tilgængelige for at give mere fleksibel temperaturregulering:

- Niveau 1: 1.400 W

- Niveau 2: 2.200 W

- Niveau 3: 2.400 W

- Niveau 4: 3.600 W

- Niveau 5: 3.800 W

- Niveau 6: 4.600 W

- Niveau 7: 6.000 W

Opvarmningsdesignet med flere niveauer gør det muligt for regulatoren at vælge en passende effekt i henhold til driftstilstand, vandtemperatur og varmebehov.

Intelligent konstant temperaturkontrol

CT12350-vandvarmerens styrekort giver et justerbart temperaturområde på 30–55°C. En 50 kΩ NTC temperaturføler bruges til temperaturdetektering og kontrolfeedback.

I AI-tilstand vælger PCBA'en automatisk et passende effektniveau og måltemperatur i henhold til indløbsvandets temperatur. De programmerede AI-temperaturindstillinger spænder fra 39°C til 45°C under de indløbstemperaturforhold, der er registreret i testrapporten.

Tre temperaturtilstande er også tilgængelige for bekvem betjening:

- Børnetilstand: 38°C

- Voksentilstand: 42°C

- Seniortilstand: 45°C

Regulatoren understøtter automatisk kalibrering og hukommelse af konstanttemperaturparametre. Baseret på de registrerede prøvetests ved en indgangstemperatur på 25°C og strømningshastigheder på 1,5 l/min og 3 l/min, forblev den målte udgangstemperatur inden for ca. ±2°C ved de testede sætpunkter.

Vandstrømsaktivering og standbykontrol

PCBA'en starter varmestyringsprocessen, når den detekterede vandstrøm når ca. 1,5 l/min. Opvarmningen stopper, når flowet falder til ca. 1,3 l/min.

Når der ikke registreres vandgennemstrømning, går controlleren i standby efter cirka to sekunder. Displayet kan genaktiveres ved at trykke på en tast eller genskabe vandgennemstrømningen. Denne styrelogik hjælper med at koordinere opvarmningsdriften med det faktiske vandbehov.

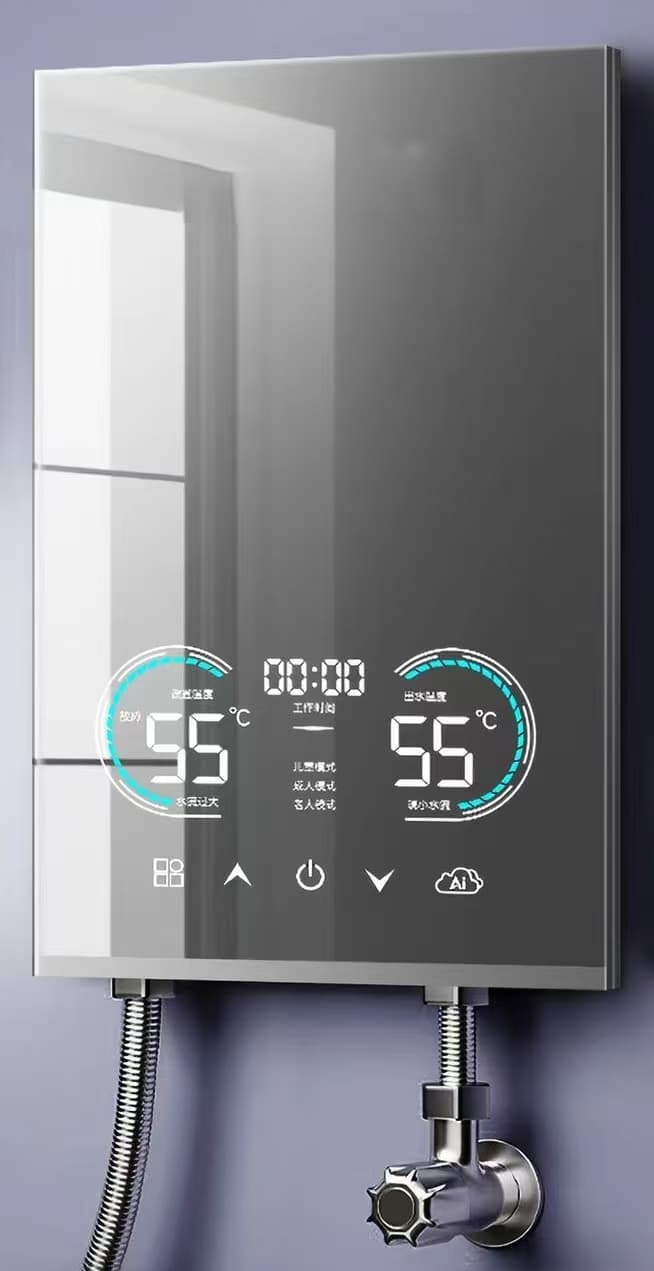

Touch-kontrol og LED-display

CT12350 Instant elektrisk vandvarmer PCBA har fem hovedkontroltaster:

- Strøm

- Temperatur- eller effektstigning

- Temperatur- eller effektfald

- AI

- Valg af tilstand

Berøringskontrolgrænsefladen kan fungere gennem et overflademonteret 4 mm glaspanel eller et 2 mm plastpanel, hvilket gør det muligt for apparatproducenten at udvikle forskellige frontpaneldesigns.

LED-displayet kan vise:

- Afgangsvandstemperatur

- Indstil temperatur

- Driftstid

- Opvarmningsstatus

- Tænd status

- Valgt driftstilstand

- Fejlkoder

Displayikonerne og interfacelayoutet kan justeres i henhold til produktets udseende og kundekrav.

Flere fejlbeskyttelsesfunktioner

CT12350 indeholder adskillige kontrol- og fejldiagnosefunktioner til øjeblikkelige elektriske vandvarmerapplikationer.

Når udgangstemperaturen når 63°C, reducerer regulatoren automatisk varmeeffekten med et effektniveau. Hvis temperaturen når eller overstiger 65°C, aktiveres E4-overtemperaturalarmen, og opvarmningen stopper. Normal drift kan genoptages, efter at temperaturen falder til under 55°C.

Controlleren understøtter også:

- E1 lækagefejlalarm og varmeafbrydelse

- E2 udgangstemperaturføler åben-kredsløbs- eller kortslutningsbeskyttelse

- Automatisk genopretning efter at temperaturfølerfejlen er ryddet

- Fejlkodedisplay for lettere inspektion og vedligeholdelse

Den endelige beskyttelsesydelse afhænger af det komplette apparatdesign, sensorer, ledninger, varmesystem og andre sikkerhedskomponenter.

Vigtigste tekniske specifikationer

| Parameter | Specifikation |

|---|---|

| Produktmodel | CT12350 |

| Produkttype | Øjeblikkelig elektrisk vandvarmer PCBA |

| Control Board Design | Isoleret integreret kontrolkort |

| Driftsspænding | AC 150–280 V, 50 Hz |

| Nominel spænding | AC 220 V |

| Maksimal varmebelastning | 6.000 W |

| Varmestyringsudgange | 3 grupper |

| Effektniveauer | 7 niveauer |

| Temperaturindstillingsområde | 30–55°C |

| Aktiveringsflowhastighed | 1,5 l/min |

| Sluk flowhastighed | 1,3 l/min |

| Temperatursensor | 50 kΩ NTC ved 25°C |

| Forudindstillede tilstande | Barn 38°C, Voksen 42°C, Senior 45°C |

| Berøringspanelkompatibilitet | 4 mm glas eller 2 mm plastpanel |

| Driftstemperatur | −15°C til 65°C |

| Driftsfugtighed | 10%–95% RF |

Prøvetest og ydeevneverifikation

Under prøveverifikation fungerede switch-mode strømforsyningsversionen kontinuerligt i otte timer ved AC 280 V uden unormal ydeevne. Systemet fungerede også i otte timer under et testmiljø på 65°C og 90% relativ luftfugtighed.

Disse resultater vedrører den testede prøve og specificerede testbetingelser. De endelige elektriske, miljømæssige og sikkerhedsmæssige specifikationer skal verificeres igen, efter at PCBA er integreret i kundens komplette vandvarmer.

OEM og ODM PCBA tilpasning

CT12350 kan bruges som referencekontrolplatform til skræddersyede øjeblikkelige elektriske vandvarmerprojekter. Tilgængelige ingeniør- og produktionstjenester omfatter:

- PCBA hardware design

- Embedded firmware udvikling

- Tilpasning af varmestyringslogik

- Tilpasning af skærm og touch-interface

- Tilpasning af stik og ledningsnet

- Tilpasning af temperatur og flowsensor

- Komponent sourcing

- SMT og DIP montage

- Funktionstest

- Prototype og batch produktion

Til projektevaluering kan kunderne levere den nødvendige driftsspænding, varmeeffekt, produktdimensioner, displaydesign, sensorspecifikationer, ledningsdiagram og målsikkerhedsstandarder.

Ansøgninger

CT12350 kontrolplatformen er velegnet til:

- Husholdnings instant elektriske vandvarmere

- Instant elektriske bruser vandvarmere

- Kompakte vægmonterede vandvarmere

- Badeværelse og køkken varmtvandsapparater

- Tilpassede OEM og ODM vandvarmesystemer

Hvis du udvikler en 220 V instant vandvarmer og har brug for en brugerdefinerbar 6 kW kontrol PCBA, kontakt SunSam med dine produktspecifikationer, tegninger eller eksisterende prøver. Vores ingeniørteam kan evaluere kontrolkravene og udarbejde et passende PCBA-udviklings- og fremstillingsforslag.
