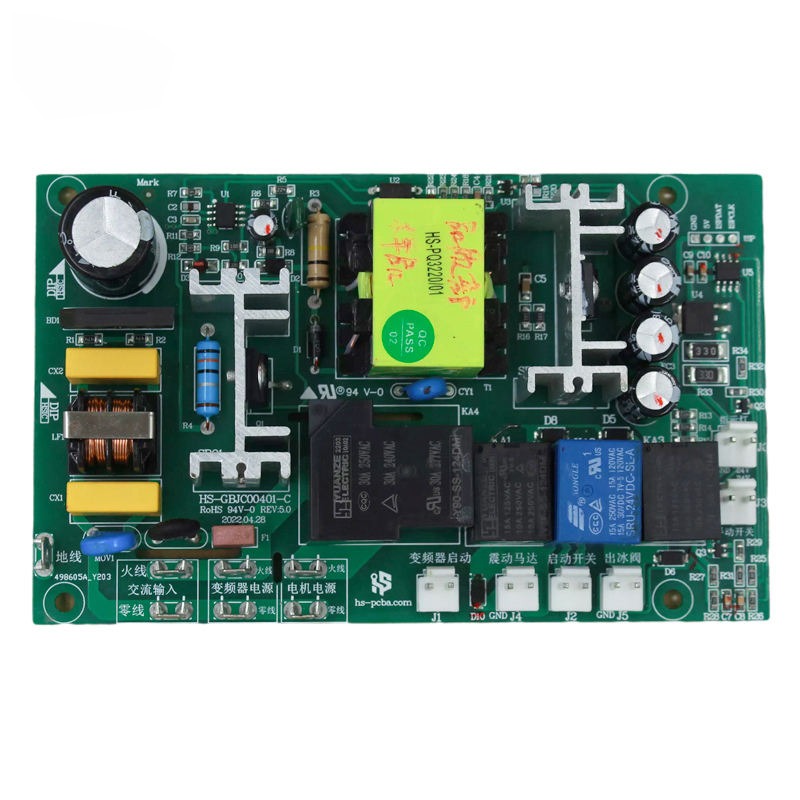

Kommerciel ismaskine PCBA

Designovervejelser

Designovervejelserne for SUNSAM højkvalitets kommerciel ismaskine PCBA involverer forståelse af kravene til den specifikke ismaskine og design af PCB til at opfylde disse krav. Dette inkluderer faktorer som strømforsyning, køling og varmeafledning, såvel som de specifikke komponenter og kredsløb, der er nødvendige for ismaskinen. Derudover bør PCB'et være designet til at være kompakt og pålideligt med korrekt isolering og beskyttelse for at forhindre skader fra fugt eller andre miljøfaktorer

At designe en PCBA til en kommerciel ismaskine har nogle særlige operationelle faktorer at overveje

Miljøtolerance: Tavlen skal fungere på steder, hvor der kan være vand eller fugt omkring, såsom køkkener eller bagsiden af ​​restauranter. Temperaturændringer er også normale her.
Elektrisk belastningsstyring: Den skal være i stand til pålideligt at styre strømmen fra højeffektkomponenter såsom kompressorer, vandventiler osv. SUNSAM's design tager hensyn til stabil strømforsyning og den elektriske støj, der genereres af induktive belastninger.
Cyklustiming og logik: Nøjagtig timing og kontrol af fryse-, høst- og rengøringscyklusser er vigtige for effektiviteten og kvaliteten af ​​isen. PCBA-firmwaren er designet til at kontrollere disse sekvenserede hændelser korrekt.

Kernefunktionel kontrol

Hovedopgaven for den kommercielle ismaskine PCBA er at få hele isproduktionsprocessen til at gå automatisk og blive overvåget.
Procesautomatisering: Bord til at automatisere påfyldning, frysning, høstsekvens. Den tænder for vandpumpen for at fylde formen, den aktiverer kølesystemet, og den starter en opvarmning eller mekanisk proces, der vil få de dannede isterninger til at falde ned i opbevaringsbeholderen.
Sensorer, sikkerhedsmonitorer: Den tilpassede kommercielle ismaskine PCBA læser konstant de data, der kommer ud af vigtige sensorer som istykkelsesdetektorer, når beholderen er fuld, vandstandssensorer osv. Så det vil tillade systemet at pause driften, hvis beholderen er fuld, eller en advarsel, hvis der er lavt vand for at forhindre skade.
Brugergrænseflade og diagnostik: Vores PCBA-kort har en brugergrænseflade, som et LCD-panel, til indstillinger såsom istykkelse eller start af en rengøringscyklus. De kan også hjælpe med driftsdiagnostik ved at give statusindikatorer for typiske vedligeholdelsespunkter.

Tekniske specifikationer og integration

Disse kontroltavler er lavet til at passe til de kommercielle isfremstillingsmaskiner.
Strømkompatibilitet: Standard kommerciel spænding og frekvens, 220-240V/50Hz eller 110V/60Hz, for forskellige regioners elektriske infrastrukturkompatibilitet.
Mekanisk og termisk design: Hvor stor PCBA'en er, og hvor alle stik er placeret, er nøje planlagt, så det nemt kan sættes inde i maskinen. Termisk styring er en vigtig del af, hvordan SUNSAM er designet til at blive ved med at arbejde tæt på de varme dele.
Design for Excellence (DfX) i PCBA: Overholdelse af DfX-regler under PCBA-design letter fremstilling og montering. Og det tager også hensyn til ting som, om komponenter er placeret til automatiseret samling, om det kan testes eller ej, og dermed ensartede output.
Hvis du får et kontrolkort til en ny ismaskinemodel eller har brug for en kommerciel ismaskine-PCBA, vil SUNSAM være i stand til at levere tilpasset design og fremstilling til din maskines specifikationer.
